在半導體先進封裝與光通信產業高速迭代的今天，封裝工藝的復雜性呈指數級上升。特別是在800G、1.6T等下一代超高速光模塊及高功率器件封裝中，高精度共晶因其卓越的導熱性與極高的可靠性，已成為不可替代的核心工藝。

然而，傳統的單邦頭、單加熱臺共晶設備在應對復雜的升降溫曲線時，往往面臨產能（UPH）低下與良率不穩的嚴峻挑戰。作為國內光通信封裝設備領域的領跑者，深圳市銳博自動化設備有限公司（銳博半導體）傾力打造的RD-4000高精度共晶機，以顛覆性的硬件架構與底層算法，為行業提供了一套突破微米級工藝瓶頸的終極量產方案，并已在多家行業頭部企業實現規?；繎?。

一、核心架構突破：獨創雙邦頭與雙共晶臺，產能與精度的完美平衡

傳統共晶設備最大的痛點在于“等”——機械臂在等待加熱、共晶融化、冷卻的過程中，大量時間被白白消耗。RD-4000徹底打破了這一結構壁壘：

1. 雙邦頭協同作業：

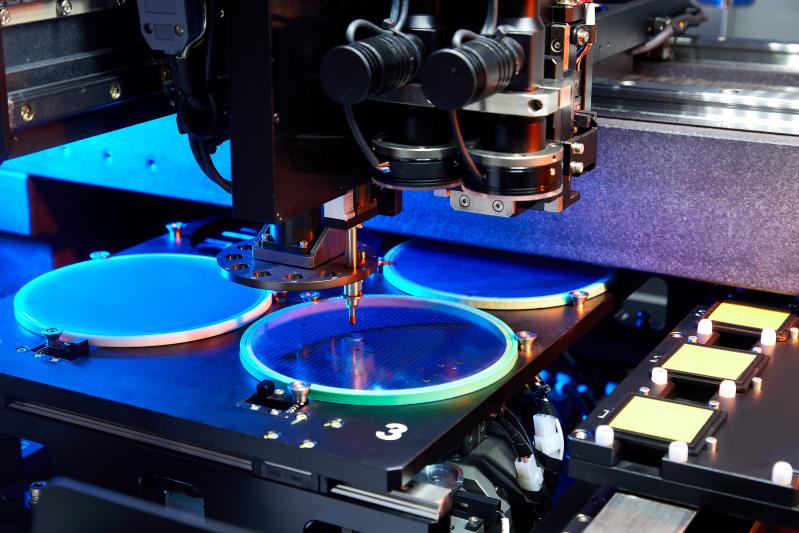

摒棄傳統單吸嘴設計，RD-4000 采用獨立控制的雙邦頭（Dual-bonding head）架構。在高速運行下，拾取、視覺校準與貼裝動作可無縫交替，大幅壓縮了機械運動的空窗期。

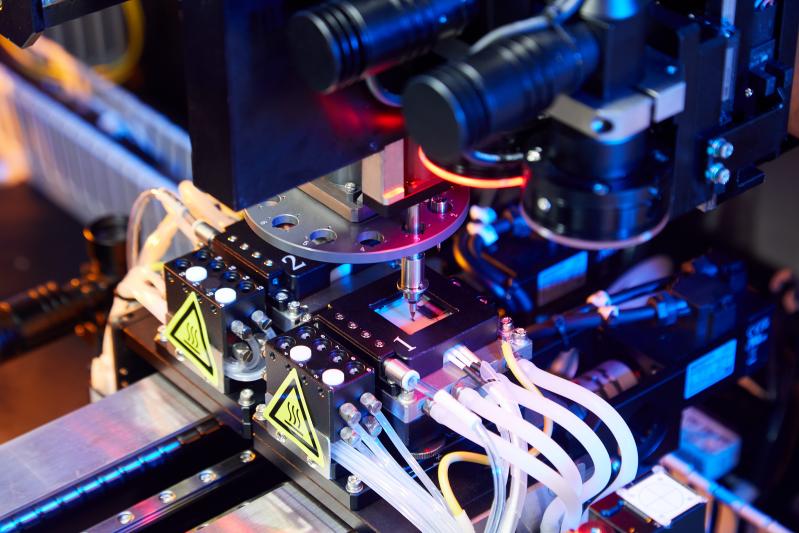

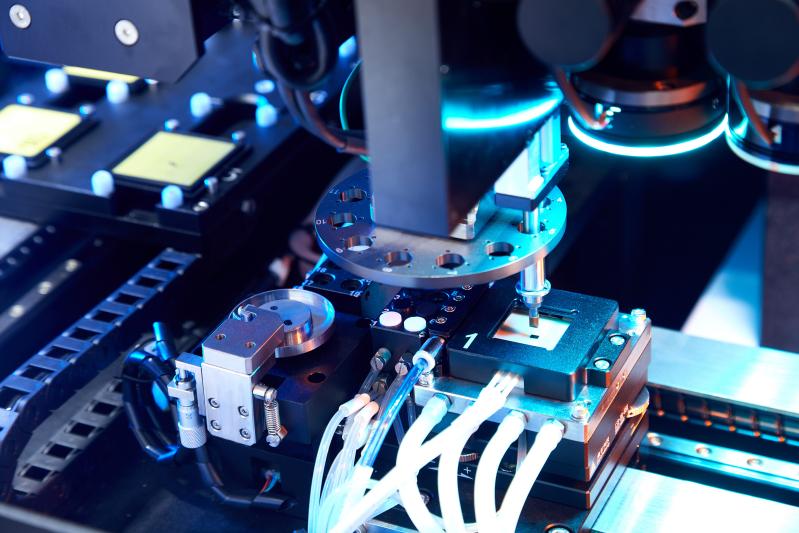

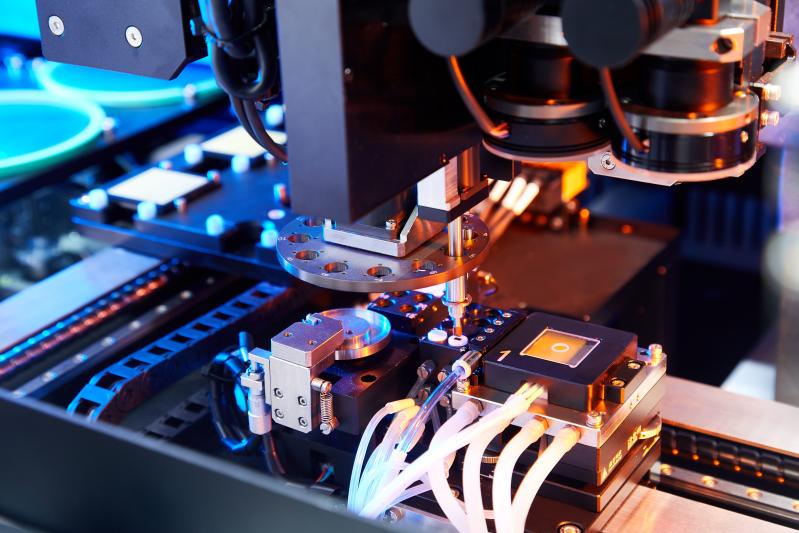

2. 雙共晶臺同時工作：這是 RD-4000 攻克產能瓶頸的“殺手锏”。雙共晶臺設計意味著當工位1正在進行上料時，工位2已經完成了共晶焊接和下料。這種協同機制，在保證復雜溫控曲線完美執行的前提下，實現了設備整體產能跨越式的成倍提升。

二、底層控制邏輯：從“亞微米級定位”到“全閉環力控”

高端器件的共晶焊接，容不得一絲一毫的誤差。RD-4000 通過軟硬件的深度融合，構建了極度嚴苛的智能控制閉環：

1. 亞微米級超高解析度：設備搭載高響應直線雙驅龍門系統，配合工業級百萬像素雙目視覺與高級圖像處理算法，X/Y 軸的運動控制解析度直達亞微米級，貼裝精度可達1.5μm，確保每一顆微小芯片都能精準落位。

2. Z軸全閉環力控：RD-4000 在 Z 軸集成了極高精度的力反饋傳感器，不僅能將固晶下壓重量精準控制到克級，更能實現焊接全過程的壓力動態補償，確保芯片與基板之間實現高可靠性的完美固晶。

三、行業靶向應用：深耕光通信COC封裝工藝

RD-4000 的專業性不僅體現在參數表上，更在于其在真實量產環境中的實戰表現。依托銳博半導體多年服務于光通信行業的深厚工藝積淀，該設備在光通信領域展現出極強的核心統治力：

1. 全場景高階工藝覆蓋（COC/COS/COB/BOX）： 面對 800G/1.6T 光模塊嚴苛的散熱與信號完整性挑戰，RD-4000 不僅在傳統的COS和BOX封裝上表現優異，更完美兼容COB以及高復雜度的COC高精度封裝。針對極高對位要求的芯片，提供極其穩定、高良率的量產解決方案。

2. 全方位防氧化保護：設備配備了專業的氮氣（N?）保護系統，能有效防止高溫共晶過程中的焊料與芯片氧化，切實保障固晶質量。

3. 高工藝兼容性：具備極強的柔性化基因，支持華夫盒、藍膜等多種主流供料方式，并完美兼容多種高性能共晶焊料的精準溫度曲線設定。

在半導體封裝向高密度、高可靠性演進的趨勢下，銳博RD-4000高精度共晶機以雙邦頭雙平臺的創新架構與全閉環的極致力控，精準破解了COC/COB等復雜共晶與高階貼裝工藝中“高良率”與“高產能”難以兼得的痛點。

智能半導體，成就智慧未來。銳博高精度共晶機RD-4000，正是中高端企業邁向極致工藝的必然之選。
