從幕后到臺前，頗爾重新定義半導體過濾的核心價值
在半導體制造這條復雜而精密的鏈條中，有一種力量長期處在聚光燈之外，卻幾乎參與了每一顆芯片的誕生。它既不屬于光刻、刻蝕這樣的核心設備，也不在當下最炙手可熱的材料名單之中——但如果缺了它，先進制程幾乎無從談起。
它就是過濾。
當工藝從5納米、3納米繼續逼近2納米、1.4納米，芯片內部的結構已細若蛛絲，任何微小的污染顆粒，都可能讓整片晶圓瞬間失效。在這樣的尺度下，過濾不再只是“輔助環節”，而開始成為決定良率與穩定性的關鍵變量——它正在從幕后走到臺前。
而在這場無聲的技術革命中，頗爾公司（Pall Corporation）已經深耕了整整八十年。
一粒顆粒，一場良率戰爭
對于半導體制造來說，過濾變得越來越不可或缺。
在28納米時代，工藝窗口相對寬松，對污染的容忍度也更高，過濾更多只是保障潔凈度的基礎環節。但當制程邁入7納米、5納米，乃至更先進節點，這種邊界被迅速打破。
此時，晶體管的關鍵結構已經逼近原子尺度，工藝不再允許任何多余變量的存在——哪怕只是幾個納米級的顆粒，也可能在絕緣層中形成漏電路徑，直接導致器件失效，甚至拖累整片晶圓的良率。
頗爾中國微電子事業部負責人陳磊在與半導體行業觀察的交流中表示：“即使是亞納米級的顆粒，都會影響半導體良率，而頗爾的亞納米級過濾方案能夠控制污染度，保障客戶良率，扮演了一個純凈守護者的角色。”
這并不是一種夸張的說法。在光刻工藝中，光刻膠中混入的金屬離子、凝膠微橋缺陷會直接影響圖形精度；在濕法刻蝕工序里，化學藥液的污染會導致蝕刻速率下降甚至引發器件短路；在CMP（化學機械拋光）這一實現晶圓全局平坦化的核心工藝中，研磨液里一旦出現顆粒團聚，輕則晶圓表面出現劃傷，重則造成百萬級的直接經濟損失。
更值得關注的是，3D NAND等先進存儲芯片已發展至上百層堆疊結構，每形成一層都必須經歷精細的濕法刻蝕工藝。在如此高密度、高復雜度的制造流程中，每道關鍵工序之間的濕法清洗已成為防止缺陷累積的最后防線。
可以說，如今的過濾不再只是生產流程中的一個輔助環節，而是貫穿整條制造鏈路、直接決定良率上限的關鍵變量。
八十年積淀，四條技術線
1946年，頗爾公司在美國誕生，起點是一項并非為商業目的而生的實驗室發明。從航空航天領域起步，憑借精密過濾技術逐步切入生物制藥、微電子等高壁壘行業，頗爾用數十年時間構建起橫跨多個產業的過濾解決方案體系。
今天，頗爾針對半導體制造的解決方案覆蓋氣體純化、光刻過濾、濕法工藝過濾和CMP過濾這四大核心方向，分別指向了制造流程中最容易出現污染的薄弱環節。
氣體純化是第一道關口。晶圓廠中的惰性氣體、稀有氣體、腐蝕性氣體等工藝氣體，若攜帶水分、氧氣或二氧化碳等微量雜質，將破壞后續沉積、刻蝕等工藝的穩定性。頗爾的氣體純化方案通過定制化濾材與集成化設計，在不引入二次污染的前提下實現精準去雜，為光刻、沉積等核心工藝筑起一道氣體屏障。
光刻過濾則是良率爭奪最激烈的戰場之一。作為芯片制造的核心環節，光刻工藝對化學品純凈度極為敏感——晶圓表面的微小顆粒、光刻膠中的殘留金屬離子，任何一點瑕疵都可能導致圖形失真。頗爾的光刻工藝過濾方案通過高效濾膜攔截污染物、消除微泡、縮短沖洗時間，力求讓每一道曝光工序都能在最干凈的化學環境中完成。
濕法工藝過濾應對的是刻蝕與清洗環節中的化學品管控難題。濕法工序使用的HF、BOE等腐蝕性化學品一旦受到顆?；螂x子污染，將直接拖累蝕刻均勻性，造成批次良率波動。頗爾的濕式工藝方案能適配多種腐蝕性化學品，精準控制臨界尺寸顆粒，將金屬離子析出量壓至極低水平。
CMP過濾則是技術難度最高、行業影響最深的一個方向。在CMP工藝中，研磨液里含有30到100納米的氧化鋁、二氧化硅等有效研磨顆粒，這些顆粒必須保留；而工藝中產生的大顆粒團聚物和環境污染物則必須去除。
“頗爾始終圍繞先進制程持續深耕過濾與純化技術，在光刻、濕法蝕刻、CMP等關鍵環節，實現亞納米級顆?？刂?，以支撐先進節點下的良率與工藝穩定性。”陳磊說道。
四款重磅產品，直指亞納米前沿

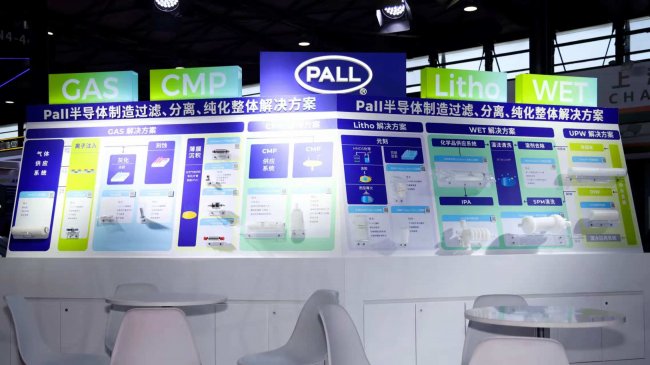

在今年的SEMICON China展會上，頗爾集中發布了四款聚焦先進制程的重磅產品，將過濾精度的邊界再度向前推進。

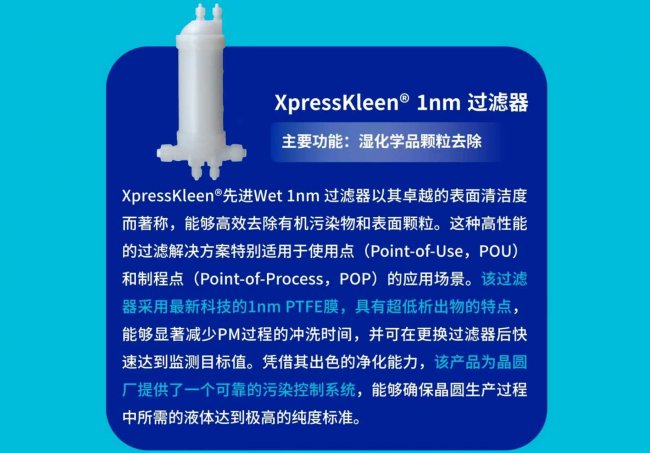

XpressKleen® 1nm過濾器采用1納米PTFE膜技術，不僅能高效清除液體中的有機污染物和表面顆粒，其超低析出特性還能顯著壓縮沖洗時間，幫助晶圓廠在使用點（POU）和制程點（POP）快速達到監測目標值——在追求生產節拍的量產環境中，這直接轉化為更低的化學品消耗和更高的設備利用率。

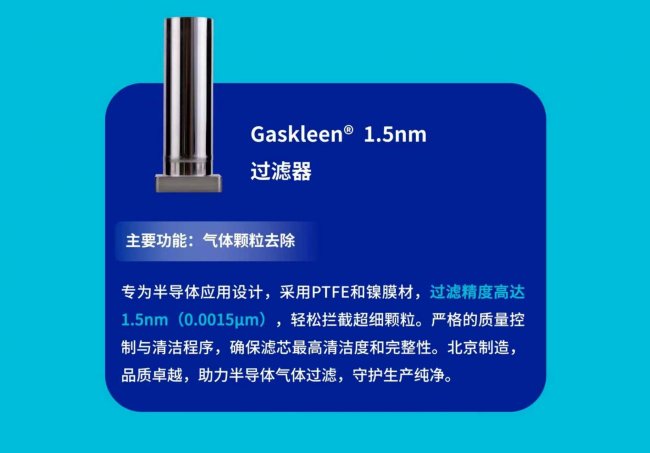

Gaskleen®1.5nm過濾器針對光刻、沉積等對氣體潔凈度極為敏感的工序而來。通過PTFE與鍍膜材料的復合技術，它將過濾精度壓縮至1.5納米，可有效攔截氣體中的超細顆粒。其背后是嚴格的質量控制體系與清潔程序——每一片濾芯的完整性與潔凈度都經過嚴格驗證。

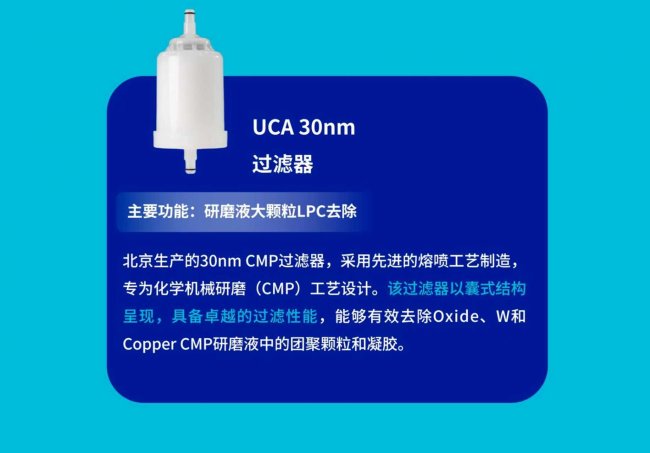

專為CMP場景設計的UCA 30nm過濾器采用熔噴工藝制造，精準去除Oxide、W和Copper CMP研磨液中的團聚顆粒與凝膠。這款產品的意義不僅在于提升研磨液純度，更在于幫助客戶將工藝缺陷率壓降至可控水平，讓先進制程中的晶圓平坦化工藝擁有更穩定的工作基礎。

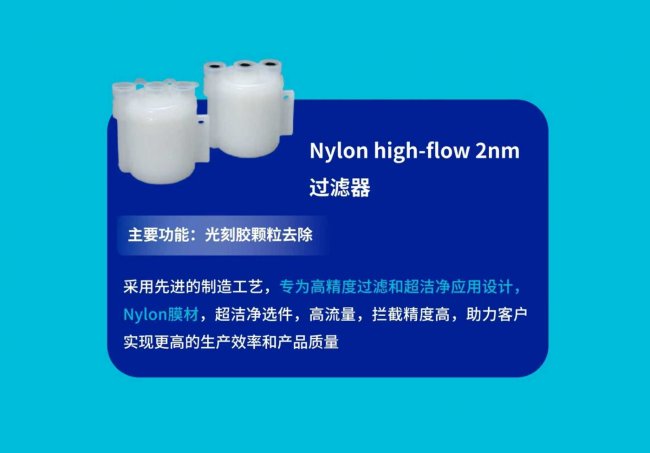

而Nylon high-flow 2nm過濾器則是光刻膠純化領域的一次突破。采用Nylon膜材，專為高精度過濾和超潔凈應用而生，流量大、攔截精度高，可助力客戶實現更高的生產效率和產品質量。
四款產品橫跨氣體、濕法化學品、CMP研磨液和光刻膠四個關鍵介質，共同指向同一個目標：用更精密的過濾，保住每一顆先進芯片的良率。
鐵三角，一條韌性供應鏈
技術實力需要供應鏈來承載，而供應鏈的穩健性在當前的地緣產業格局下，已經成為半導體生態中不可忽視的競爭要素。
頗爾在亞太區的戰略布局，正是圍繞供應鏈韌性展開的。以北京工廠、日本工廠、新加坡工廠為節點，頗爾構建起一個分工協作的亞太鐵三角體系。北京工廠聚焦氣體過濾（GAS）和化學機械研磨（CMP）產品；日本工廠與新加坡工廠承接光刻（Litho）和濕法工藝（WET）產品線，后者于2024年建成，完全復制日本工廠的產能、產品線及技術標準。
陳磊表示：“頗爾正通過全球產能與技術體系的協同重構，將關鍵過濾能力進一步向亞太區域布局和延伸，以此來支撐中國及亞太客戶不斷增長的需求與快速迭代的技術節奏。”
這種分布式布局意味著任何單一節點出現問題，整個供應鏈仍可保持運轉，而三點之間的技術共享與協同開發，則形成了一種“產能互備、技術共生”的良性生態。
北京工廠是這個鐵三角中歷史最悠久、與中國市場聯系最深的節點。1993年建立，2003年遷至北京亦莊經濟技術開發區，這座工廠見證了中國半導體產業從起步到躍升的完整歷程。2022年，頗爾投入1100萬對北京工廠實施現代化擴產，次年，Gaskleen和Profile II雙過濾器產線正式投產——美國的CMP、Gas產線相繼向北京轉移，本土制造能力得到實質性提升。
從買產品到共研發：本土化的深度進化
頗爾進入中國市場已逾三十年，這段歷程本身就是一部從本地化銷售到本土化創新的演進史。
早年，頗爾向中國客戶提供的主要是標準化產品，技術支持也更多依賴全球經驗的本地移植。但隨著中國半導體產業加速升級，這種模式的局限性逐漸顯現——本土晶圓廠使用的設備、化學品與海外客戶存在差異，催生出獨特的工藝路線，全球通用的解決方案未必能精準匹配本地工況。
對此，陳磊指出：“隨著中國半導體產業升級，客戶因為設備、化學品與全球客戶不同，誕生了新的工藝路線，這就要求我們的技術團隊不能僅依賴全球經驗，需要結合本土技術優勢與全球先進經驗，基于客戶工藝痛點持續改善產品，提供定制化解決方案。”
這一判斷直接推動了頗爾“In Region, for Region”戰略的落地——將中國從市場終端定位升格為創新源頭，讓本土實驗室、工程團隊與客戶需求之間形成直接的反饋回路。在CMP、濕法、光刻等關鍵工藝領域，客戶的極致需求可以直接輸入頗爾全球研發體系，反向驅動核心技術的迭代。而在中國市場驗證成熟的方案，也有機會反哺全球，成為下一代半導體工藝的通用技術標準。
這種雙向流動，使中國市場的地位發生了根本性轉變。
在具體執行層面，頗爾推出的CIP（客戶改進項目）是這種深度協作的最典型體現。當客戶遭遇顆粒污染或離子污染導致良率下滑時，頗爾的工程團隊不是簡單地替換一款型號，而是深入分析客戶的工藝參數、污染特征和性能瓶頸，給出真正"量身定制"的升級方案。

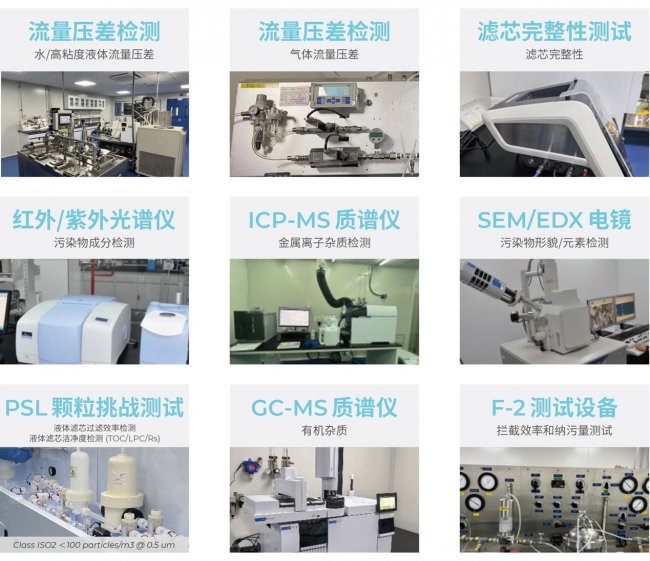

與之配套的，是頗爾專業的SLS（銷售、實驗室、服務）團隊——從產品選型的專業咨詢，到生產過程中的快速問題響應，再到周期性技術培訓，形成全鏈條的技術服務閉環。
“我們這支團隊的能力可以概括為三個維度，分別是對半導體工藝的深度理解，對前沿過濾技術的持續研究，以及快速迭代與定制的執行力，真正做到了貼近客戶的需求，想客戶之所想。”陳磊說道。
頗爾的關鍵技術押注
“摩爾定律失靈了”，這是近年來在行業中反復被提起的判斷。每當制程演進放緩，或關鍵技術遭遇瓶頸，這一論調便會重新浮現。
陳磊對此并不認同。在他看來，高階制程仍在沿著摩爾定律的內在邏輯推進：“從5納米到2納米，再到1.4納米，線寬持續收縮。與此同時，頗爾的過濾精度也在同步演進，亞納米級產品已經進入2納米工藝。”
這一判斷的背后，是持續的技術投入與路線延展。目前，頗爾正推進更高階亞納米級產品的研發，以滿足先進制程對高通量、低壓降與高效率的綜合要求。同時，智能化過濾監測、綠色材料以及可回收濾芯等方向，也在其技術版圖中逐步成形——既回應產業低碳轉型的長期趨勢，也為傳統過濾體系打開新的增長空間。
在此基礎上，頗爾進一步將過濾能力延伸至AI相關領域，尤其是以HBM為代表的先進存儲環節。作為算力體系中的關鍵組件，HBM依賴高密度三維堆疊與超寬帶寬，其制造過程對潔凈度的要求極為嚴苛。微小顆粒一旦進入垂直互聯結構，便可能引發短路或斷路，而這類缺陷往往在封裝完成后才暴露，代價高昂。
“HBM對潔凈度的要求是極致的，微小顆粒就可能導致器件失效，”陳磊表示，“這使得過濾不再只是輔助環節，而成為影響良率與性能的關鍵變量，也帶來了新的市場空間。”
圍繞這一趨勢，頗爾正從多個層面展開布局：一方面，與產業鏈伙伴協同開發適配3D堆疊工藝的分級過濾方案；另一方面，將其在其他高純度應用領域積累的能力延伸至AI產業鏈中的關鍵介質處理；同時，也前瞻性切入數據中心液冷體系中的流體過濾環節。隨著高密度算力持續提升，這一領域的需求正在快速放大。
從先進制程到AI算力基礎設施，過濾技術的邊界仍在延展，而它的重要性，也在不斷被重新衡量。
八十年，一條不斷提純的路
1946年，一項誕生于實驗室的過濾技術，開啟了頗爾的歷史。八十年后，這家公司已在全球過濾、分離與純化領域占據舉足輕重的地位，其足跡遍及半導體、生物制藥、航空航天、食品飲料、工業水處理等幾乎所有對純凈度有極致要求的行業。
對于這八十年，陳磊的總結簡潔而有力：頗爾的成功，源于對技術研發的持續投入，以及對不同行業需求的深度理解。
站在新的歷史節點上，AI算力的爆發式增長正在重新定義半導體制造的難度上限，芯片的每一次迭代都在向過濾技術提出更苛刻的挑戰。而頗爾的答案，是用更小的過濾孔徑、更本土的創新能力、更深度的客戶協作，將“純凈守護者”的角色在亞納米時代繼續堅守下去。
時光淬煉，濾動芯生。這八個字，或許正是對頗爾八十年最貼切的注解。
