在AI算力驅動下的半導體產業正快速步入復雜系統時代，芯片的制造也逐步陷入極具挑戰的“精密陷阱”。EUV光刻技術的持續進階，使芯片的最小線寬不斷收縮，對材料最小缺陷尺寸的要求也逐漸逼近10nm以下。這就意味著在未來的先進工藝節點中，任何一個未被檢測到的微小顆粒，都可能成為致命缺陷，從而直接影響芯片功能與良率。

面對“失之毫厘，差之千里”的挑戰，量檢測技術的角色正在發生重要的轉變。過去，量檢測是工藝完成后的“閱卷老師”；而在3D集成與先進封裝縱橫交錯的今天，它已變身為進入下一代節點的“前提條件”。

基于對半導體行業的深刻洞察和前瞻布局，國內量測與檢測領域的領軍企業中安半導體在SEMICON China 2026期間推出了新一代顆粒檢測設備ZP8，并同步祭出面向3D集成與襯底環節的兩套系統方案，試圖在微觀世界的荒原中，為行業筑起一道精密的“良率長城”。

ZP8：挑戰10.5nm探測精度

長期以來，先進制程下的高靈敏缺陷檢測始終是國產設備的隱痛。然而在國際廠商長期盤踞的腹地，中安ZP系列展現了極具壓迫感的迭代節奏，據中安半導體市場應用VP初新堂先生的介紹，從2024年到2025年，中安的無圖形缺陷檢測設備保持半年一代的產品迭代節奏，短短一年就實現了檢測靈敏度從26nm到17nm再到12.5nm的跨越式跳變。

中安半導體市場應用VP初新堂

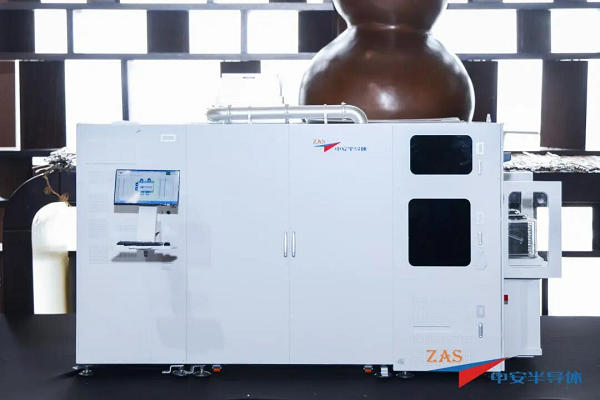

此次發布的ZP8更是暴力破局，最佳檢測靈敏度可達10.5nm，充分滿足硅片廠以及晶圓廠研發環節的嚴格需求。

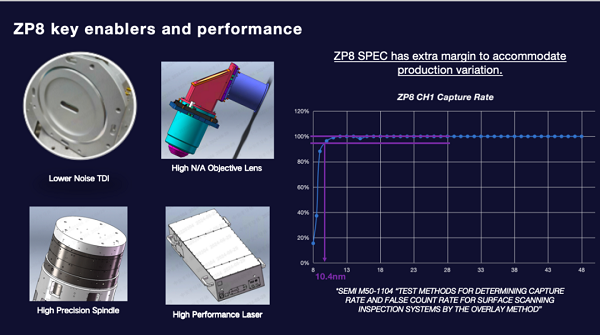

ZP8能夠精準鎖定制程中的致命缺陷，并非依賴單一環節的技術突破，而是通過多維度工程協同來實現性能躍遷：包括對激光系統的優化設計、針對高分辨率需求定制的特殊物鏡結構、具備極高穩定性的高精度轉臺系統，以及圖像傳感器與深度學習算法的融合應用，這種“光學+機械+算法”的系統級優化，使其能夠在裸硅片（Bare Wafer）上實現對超微小缺陷的穩定捕獲。

在這些關鍵使能技術的共同作用下，ZP8在性能指標上實現了對10.5nm級缺陷的穩定檢測，這意味著ZP8不僅在實驗室條件下具備先進節點檢測能力，更在量產環境中具備可落地的穩定性與可靠性。

在關鍵層驗證結果上，ZP8同樣給出了較為有說服力的實測表現，對比傳統 TOR 檢測結果可以看到，在多個典型工藝層中，ZP8在缺陷分布識別與一致性上均展現出較高可靠性：在裸片層（BARE）上匹配率達到約98%，相關性R²為0.96；用于先進工藝的HKMG材料（如TiAl，TaN，TiN）等關鍵薄膜層中，這意味著其檢測結果與參考標準之間已具備高度一致性；整體來看，這組數據不僅驗證了ZP8在不同材料體系與工藝層中的適應能力，也說明其檢測結果在統計意義上具備較強穩定性與可重復性，從而為先進制程中的良率分析與工藝優化提供了可靠的數據基礎。

從應用場景來看，ZP8展現了極強的通用性與技術延展：它不僅實現了從襯底制造（Wafer House）到先進封裝的全產業鏈覆蓋，更深層賦能先進制程研發與大批量生產（HVM），通過對成膜、CMP、刻蝕等核心工序機臺的微粒缺陷監控與質量閉環，在支撐前沿研發突破的同時，穩步筑起大規模量產環境下的良率長城。

與此同時，中安半導體也對后續技術路線給出了清晰規劃：公司計劃于明年推出面向15nmHVM（大規模量產）的新一代設備。

跨越維度的良率守護：

針對3D堆疊問題而生的 IPD 能力

如果說ZP8旨在攻克“極限尺度下的缺陷捕捉”，那么在器件結構全面邁向3D集成的今天，量檢測的另一大核心戰場，則是如何對復雜多層結構中的全局形貌（Global Shape）、應力（Stress）及其導致的套刻誤差（Overlay）建立系統性理解。

從行業發展趨勢來看，無論是邏輯芯片中的背面供電網絡（BSPDN）、NAND向數百層堆疊的持續推進，還是DRAM三維化演進，都指向了“微縮+鍵合”這一核心工藝路徑。異質集成架構在釋放性能潛力的同時，也將Overlay推向了良率控制的風口浪尖。

在復雜的制造流程中，晶圓在歷經Edge Trim、研磨、等離子活化及CMP等多道工序后，會累積顯著的形貌畸變。而這些“過程變量”最終都會在鍵合后的Overlay誤差中被放大體現。正如中安半導體市場應用VP初新堂所指出，在鍵合環節中，“Bonding Overlay”與“Post-Bonding Litho Overlay”是兩個必須重點關注的關鍵節點，它們分別對應過程控制與結果驗證的核心抓手。

面對上述挑戰，中安半導體打破了“事后檢測”的傳統范式，創新性地引入了IPD（in plane displacement）算法，其核心邏輯在于：通過ZAS WGT量測系統對晶圓全局形變與厚度分布進行高精度采集，并將這些真實工藝數據引入鍵合環節以及后續光刻環節的Overlay分析模型中，從而實現對鍵合后以及光刻后Overlay偏差的提前預判。

從結果來看，其IPD預測結果與實際Overlay測量數據之間的相關性遠超行業傳統方案。

中安半導體所推出的IPD解決方案，本質上代表著量檢測范式的一次躍遷，即從“測量已經發生的結果”，走向“預測尚未發生的誤差”，使其能夠在工藝流程尚未完成之前，就對潛在問題進行識別與干預，從而顯著降低試錯成本并提升整體制造效率。

良率管控的源頭前移：

在襯底階段鎖定先進制程成功率

在邏輯芯片邁向5nm、3nm乃至更先進節點的過程中，一個常被忽視但至關重要的變量，是襯底本身的物理特性，尤其是超平晶圓（Super Flat Wafer）的質量，已成為決定光刻工藝良率上限的隱形基石。

中安在此次發布會上展示的襯底量化解決方案，正是針對這一“隱形門檻”的系統回應。

在關鍵指標上，中安半導體通過自研的光學技術，已成功將襯底微粗糙度（Roughness）的檢測極限穩定控制在1.5nm以內。意味著其在質量檢測能力上已具備進入高端市場的基礎；與此同時，針對5nm/3nm制程對位置精度的更高要求，中安也在規劃WGT300系列產品的進一步升級，以滿足超平晶圓在空間精度上的嚴苛需求。

相比前沿制程的刀光劍影，襯底量測看似基礎，實則具有“先手定勝負”的戰略意義。在先進制程中，一個越來越清晰的趨勢是：很多良率問題，其實在晶圓進入Fab之前就已經決定了。

從晶圓制造流程來看，從線切（Wire Saw）、研磨（Grinding）、拋光（CMP）到外延生長（Epi），每一個環節都會對晶圓的平整度（Flatness）、厚度均勻性（Thickness）以及應力（Stress）分布產生持續疊加的影響，而這些參數一旦在早期階段偏離控制窗口，在后續高精度工藝中往往會被指數級放大，最終以O(shè)verlay失配、對焦漂移甚至良率損失的形式體現出來。因此，通過高精度量測手段在襯底階段對這些關鍵指標進行前置控制，本質上是在“提前鎖定良率上限”，將原本需要在Fab內部反復調試的問題，前移到更低成本、更高可控性的階段解決，從而為客戶構建起最具成本效益的質量護城河。

也正是基于這一深層洞察，中安半導體的布局已跨越單點設備的范疇，構建起一套深度契合“形貌—應力—良率”傳導鏈條的系統化量測矩陣。從產品體系來看，目前中安在有圖形晶圓幾何形貌量測領域已經形成較為完整的工具矩陣。

整體來看，WGT300系列在應用側能實現從IC制造、HBM 與鍵合工藝，延伸至上游硅片廠的全流程覆蓋，顯示出其在晶圓形貌量測領域逐步走向平臺化與體系化布局。

總結

當工藝復雜度不斷提升、變量數量呈指數級增長時，僅依賴單一環節的優化已經無法支撐高良率生產，唯有構建系統級的數據整合與全閉環控制架構，方能在高度復雜的制造系統中保持穩定良率。

此次中安半導體重磅發布了10.5nm靈敏度——ZP8顆粒缺陷檢測設備，并同步展示了深度契合3D集成趨勢的IPD預測方案，以及貫穿硅片制造全流程的WGT襯底量測體系。中安正以ZP8的技術突破為核心錨點，構建起一套橫跨材料研發、前道制程及先進封裝的“全流程良率控制生態”。通過不同維度量檢測設備間的數據聯通與能力協同，中安不僅提供了極致的缺陷捕捉能力，也達成了對制造全生命周期的系統性洞察與動態閉環優化。

“從發現問題走向提前避免問題，從事后修正走向過程控制”。在追求極限良率的征途中，中安半導體基于這種系統性的理解力，驅動著中國半導體高端設備實現從“功能替代”向“能力引領”的質變躍遷。
