支持36V動作電壓?內置驅動FET?2A

特瑞仕半導體株式會社（東京都中央?yún)^(qū)，代表董事：木村岳史，以下簡稱特瑞仕）開發了全新的降壓 DC/DC轉換器XC9714系列。該產品支持最高36V的輸入電壓和2.0A輸出電流，可在廣泛應用中實現高效率且穩定的電源供給。此外，通過與現有高耐壓產品采用相同引腳配置，可最大限度降低因電源規格變更帶來的PCB重新設計風險。

XC9714系列是一款內置Nch-Nch驅動FET的自舉式同步整流降壓DC/DC轉換器，輸入電壓范圍為4.5V～36V，輸出電壓可設定為2.5V～18.0V，輸出電流為2.0A。開關頻率為800kHz，可通過MODE端子在“PWM控制”和“PWM/PFM控制”之間進行選擇。PWM控制在不同負載下保持恒定頻率，有利于降低噪聲設計難度。此外，本產品靜態電流低至9μA，在選擇PWM/PFM模式時，即使在IOUT≤10mA的輕負載條件下也能保持高效率，從輕負載到重負載均有助于實現系統整體的低功耗。

XC9711系列效率圖(VOUT=5V)

【提升設計靈活性的引腳兼容性】

本產品的一大特點在于，雖然與現有產品“XC9711”和“XC9702”在耐壓及輸出電流等規格上有所不同，但采用相同的引腳配置。即使在開發過程中電源規格發生變化，也只需對現有PCB布局進行極少調整即可完成設計遷移，大幅降低設計負擔并縮短開發周期。

【豐富的外調功能與保護功能】

通過外接電阻可調整輸出電壓，使同一型號可應用于多個不同電源線路。同時，通過在EN/SS端子連接電阻和電容，可實現比內部軟啟動更長的軟啟動時間（外部調節）。此外，借助Power Good功能可監控輸出電壓狀態，通過組合這些功能可輕松實現復雜電源時序設計。

在安全性方面，內置電流限制、輸出過壓保護、過熱關斷以及Lx端子短路保護等多種保護功能，可提升包括工業設備在內的各類電子設備的可靠性。
今后，特瑞仕將繼續緊跟市場需求，快速開發創新產品，為構建更繁榮的社會貢獻力量。

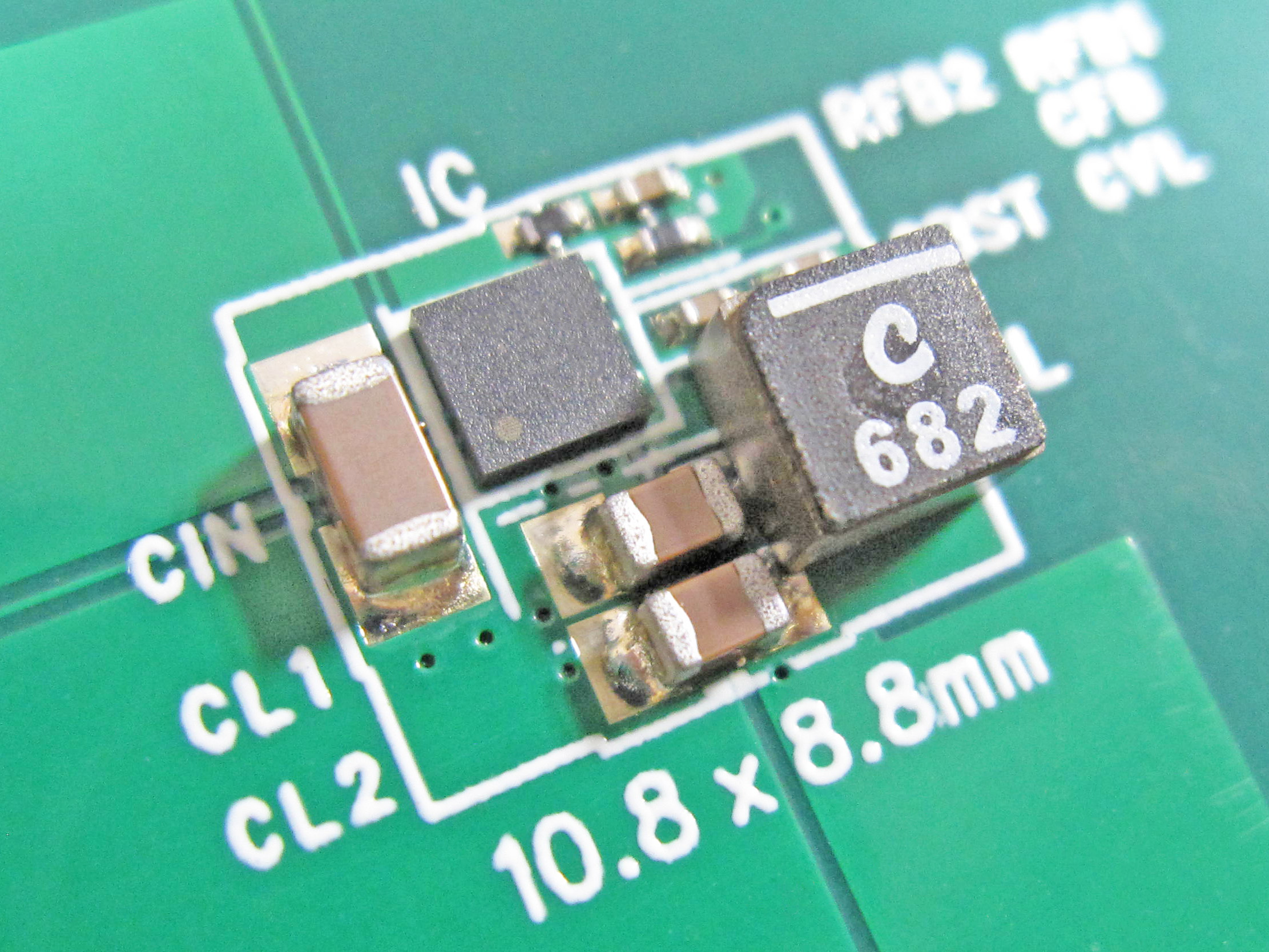

XC9714系列實裝電路板(10.8 x 8.8 mm)

?XC9714系列產品詳細信息

https://product.torex.com.cn/cn/series/xc9714

【關于特瑞仕半導體株式會社】

特瑞仕半導體株式會社（總公司位于東京，東證Prime市場代碼：6616）自1995年成立以來，始終專注于模擬電源IC的研發與制造，是日本國內該領域唯一的專業企業。公司以“Powerfully Small”為產品理念，致力于為客戶提供世界最小級別的高效率模擬電源IC及相關電源設計方案，不僅幫助客戶提升產品附加值，也有效加速其產品開發進程。

特瑞仕的產品以日本市場為基礎，通過海外6家分公司及7處銷售網點銷往全球，廣泛應用于工業設備、汽車電子、通信產品、計算機設備及可穿戴電子設備等領域。
